Catatan kuliah Teknik Telekomunikasi Pertemuan 1- 14

Imam Ibnu Badri Telekomunikasi 17.30

Pertemuan 1

Selasa, 16 September 2019

Pembahasan Minggu ke-1

Pengenalan Dasar Telekomunikasi

Pengenalan Dasar Telekomunikasi

Tele- = jauh; jarak jauh
Komunikasi = Pengiriman dan penerimaan pesan atau berita antara dua orang atau lebih sehingga pesan yg dimaksud dapat dipahami; hubungan; kontak; perhubungan

Membran
/mémbran/

Selaput, kulit tipis, atau lembaran bahan tipis yg merupakan pemisah;
Rentangan selaput atau kulit yg dapat membangkitkan atau menangkap getaran;
Bio lapisan pemisah tipis antara dua fase cair yg berbeda yg memengaruhi peralihan molekul dan ion;
Tek lembaran (lempengan) tipis yg lentuk; pelat getar

Selaput = Kulit tipis (terutama pd bagian tubuh)

Lentuk = berkeluk atau mudah dibengkok-bengkokkan (tidak kaku); lentur

Membran sel. source wikipedia.org

Membran dalam teknologi (Filter air membran)

Prosesnya :
Input ⇒ Proses ⇒ Output

Input bisa berupa : sara, video, tex, gambar, dokumen, dll

Nanti akan dipelajari

Komputasi
Modulasi
Pemancar

Coba berfikir :

merancang jalur kereta api
Sistem
Cara merancang jaringan HT(handy Talkie)/Walkie talkie

Buku karangan:

Dasar Komunikasi Optik
Frekuensi Untuk Radio

Standarisasi

ITU (International Telecommunication Union)
dalam bahasa indonesia Uni Telekomunikasi Internasional.
Merupakan sebuah organisasi internasional yang didirikan untuk membakukan dan meregulasi radio internasional dan telekomunikasi. (wikipedia.org)

Tujuan utamanya meliputi standardisasi, pengalokasian spektrum radio, dan mengorganisasikan perjanjian rangkaian interkoneksi antara negara-negara berbeda untuk memungkinkan panggilan telepon internasional. (wikipedia.org)

Telemetri

source : mbcontrol.com

Telemetri cara mengukur dr jauh, biasanya dng bantuan peranti komunikasi (kbbi)

Telemetri adalah sebuah teknologi yang memungkinkan pengukuran jarak jauh dan pelaporan informasi kepada perancang atau operator sistem.

Kata telemetri berasal dari akar bahasa Yunani tele = jarak jauh, dan metron = pengukuran. (wikipedia.org)

Telemetri merujuk pada komunikasi nirkabel (contohnya menggunakan sistem radio untuk mengimplementasikan hubungan data),

tetapi juga dapat merujuk pada data yang dikirimkan melalui media lain, seperti telepon atau jaringan komputer atau melalui sebuah kabel optik atau ketika membuat robot kita dapat menggunakan satu kabel. (wikipedia.org)

Bagaimana proses transformasi data WA dari HP ke web ?

intinya setiap provider memiliki server masing-masing data tersebut disimpan di cloud server
dimana data WA juga disimpan disini jika kamu ingin mengakses data WA ponsel ke PC paka akan dimintai izin seperti barcode, jika ok maka data yang ada diWA kamu juga bisa tampil di PC.

pertanyaan selanjutnya,
bisakah data pribadi hp dibocorkan oleh pihak provider ? tentunya sangat bisa akan tetapi perusahaan yang membocorkan data pelanggan akan dikenai denda.

Apa itu barcode

Kode batang, kode palang, atau kode bar (bahasa Inggris: barcode) adalah suatu kumpulan data optik yang dibaca mesin.

Sebenarnya, kode batang ini mengumpulkan data dalam lebar (garis) dan spasi garis paralel dan dapat disebut sebagai kode batang atau simbologi linear atau 1D (1 dimensi).

Tetapi juga memiliki bentuk persegi, titik, heksagon dan bentuk geometri lainnya di dalam gambar yang disebut kode matriks atau simbologi 2D (2 dimensi). Selain tak ada garis, sistem 2D sering juga disebut sebagai kode batang. (wikipedia.org)

Kode batang dapat dibaca oleh pemindai optik yang disebut pembaca kode batang atau dipindai dari sebuah gambar oleh perangkat lunak khusus. (wikipedia.org)

Glosarium :

Maknawiyah : yg selalu tetap ada pd sifat allah dan tdk mungkin pd suatu ketika allah tdk bersifat demikian
Implementasi : pelaksanaan; penerapan:
heksagon : segi enam

Pertemuan 2

Selasa, 23 September 2019

Pembahasan Minggu ke-2

Komponen
Frekuensi
Bandwith
Bunyi

Tugas-1

Goal

- Sistem Telekomunikasi
- Komponen
- Media Transmisi
- Jaringan

Komponen pendukung Telekomunikasi

Informasi
Media Transmisi
Cara
Kapasitas
Kecepatan
Jarak
Biaya

Frekuensi

Frekuensi, tidak bisa dirasakan tapi dampaknya bisa dirasakan.

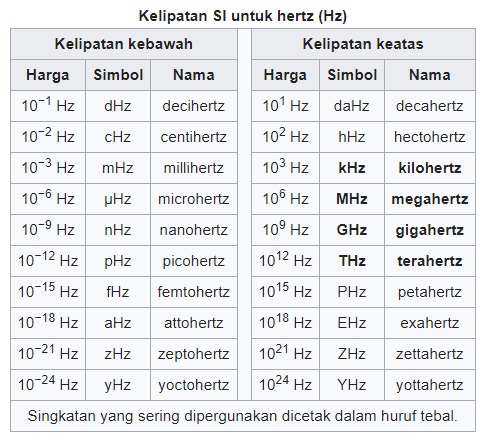

Pada Sistem Satuan Internasional, hasil perhitungan ini dinyatakan dalam satuan hertz (Hz) yaitu nama pakar fisika Jerman Heinrich Rudolf Hertz yang menemukan fenomena ini pertama kali.

Konsep Frekuensi

Sinyal telekomunikasi merupakan kombinasi dari banyak gelombang sinus dan cosinus dengan kekuatan dan frekuensi yang berbeda
Frekuensi adalah jumlah gelombang sinyal dalam satu detik
Satuan frekuensi adalah Hertz
- jika suatu sinyal memiliki 1000 siklus gelombang perdetik, maka frekuensinya adalah 1000 Hz
Rentang frekuensi yang dikandung sebuah sinyal disebut spektrum
Nilai maksimum sinyal disebut Amplitudo.
Frekuensi linear (f) dinyatakan dalam Hz (hertz) yaitu, siklus perdetik
satuannya:-
Frekuensi sudut (ω), dinyatakan dalam radian per detik
ω = 2 $π .f$

Jaringan Telepon

Penjelasan :

1 HP
Hp kepanjangan dari Handphone (telepon genggam),

2 BTS Tower

Base Transceiver Statio atau Stasiun pemancar yang disingkat BTS adalah sebuah infrastruktur telekomunikasi yang memfasilitasi komunikasi nirkabel antara piranti komunikasi dan jaringan operator

Piranti komunikasi penerima sinyal BTS bisa

telepon,
telepon seluler,
jaringan nirkabel

sementara operator jaringan yaitu

GSM,
CDMA, atau
platform TDMA

BTS mengirimkan dan menerima sinyal radio ke perangkat mobile dan mengkonversi sinyal-sinyal tersebut menjadi sinyal digital untuk selanjutnya dikirim ke terminal lainnya untuk proses sirkulasi pesan atau data.

Nama lain dari BTS adalah

Base Station (BS),
Radio Base Station (RBS), atau
node B (eNB).

Hingga saat ini masyarakat belum bisa membedakan antara perangkat BTS dan menara BTS padahal menara BTS bukanlah BTS itu sendiri.

Perangkat BTS

3 Base Station Controller (BSC )

Base Station Controller (BSC ) adalah mengatur semua fungsi hubungan radio dari jaringan GSM.

BSC adalah switch berkapasitas besar yang menyediakan fungsi seperti handover HP, penyediaan channel radio, dan kumpulan dari konfigurasi data beberapa cell.

Beberapa BSC dapat dikontrol oleh setiap MSC.

Fungsi BSC mengontrol bagian terpenting dari jaringan radio. Tugas terpentingnya adalah memastikan fungsi terbaik dari sumber daya radio. Fungsi utama dari BSC adalah :

Radio Network Management
RBS Management
TRC Handling
Transmission Network Management
Internal BSC Operation and Maintenance
Handling of MS Connections

4 Mobile switching centre (MSC)

Mobile Switching Center (MSC) adalah merupakan titik penyampaian atau penyambungan utama untuk teknologi GSM, bertanggung jawab untuk menghandle beberapa panggilan suara dan SMS sebaik mungkin dengan layanan – layanan yang lain (seperti conference calls, FAX dan circuit switched data).

MSC membangun dan merealisasikan hubungan end-to-end, mengatur pergerakan pengguna and permintaan handover selama panggilan berlangsung dan melakukan penghitungan dari biaya dan juga monitoring dari pencatatan penggunaan layanan.

MSC berfungsi melakukan fungsi switching dan bertanggung jawab untuk melakukan pengaturan panggilan, call setup, release, dan routing.

MSC juga melakukan fungsi billing (terhubung ke billing system) dan sebagai gateway ke jaringan lain.

VLR berisi informasi user yang bersifat dinamis yang sedang “attach” berada pada jaringan mobile, termasuk letak geografis.

Biasanya VLR terintegrasi dengan MSC. Dari MSC sebuah jaringan seluler berkomunikasi dengan jaringan luar, misalnya :

jaringan telepon rumah/Public Switched Telephone Network (PSTN),
jaringan data Integrated Services Digital Network (ISDN),
Circuit Switched Public Data Network (CSPDN), dan
Packet Switched Public Data Network (PSPDN).

5 Short message service centre (SMSC)

Short message service centre adalah kombinasi perangkat keras dan perangkat lunak yang bertanggung jawab memperkuat, menyimpan dan meneruskan pesan pendek antara SMS dan piranti bergerak.

SMSC harus memiliki

kehandalan,
kapasitas pelanggan, dan
throughput pesan yang tinggi.

Selain itu, SMS juga harus dapat diskalakan dengan mudah untuk mengakomodasikan peningkatan permintaan SMS dalam jaringan yang ada.

SMSC mentransfer pesan dalam format Point to point pada sistem yang melayani.

SMSC berfungsi

menerima SMS yang dikirim,
menyimpannya untuk sementara, dan
memforward (mengirimkan) SMS tersebut ke mobile subscriber (MS) ataupun ESME tujuan.

SMSC mempunyai peran penting dalam arsitektur sms. SMSC berfungsi :

menyampaikan pesan sms antar Mobile Station(MS)/ HP, dan juga
melakukan fungsi store-and-forwarding sms jika nomor penerima sedang tidak dapat menerima pesan.

Didalam jaringanya sebuah operator dapat mempunyai lebih dari satu perangkat SMSC, sesuai besar trafik sms jaringan tersebut.

SMSC dapat berkomunikasi dengan elemen lain seperti:

MSC, dan
HLR

dengan menggunakan protokol MAP. Seiring berkembangnya layanan, SMSC juga dapat berkomunikasi dengan server aplikasi menggunakan sebuah protokol yang cukup pupuler yaitu, Short Message Peer tio Peer Protocol (SMPP).

Evolusi Jaringan Seluler

Sumber gmbar : www.pantau.com

UUD 52 tahun 2000 ⇒ Tentang Penyelenggara Telekomunikasi

Cari digoogle

Bandwidth

Mengecil dan melebar dinamakan bandwidth

Data rate

Dalam satuan bits/second (bps)
aa

Silau dikabitakan oleh tingginya lumen.

Lumen merupakan satuan ukuran kekuatan cahaya (lampu, lilin, dsb

Jaringan Telepon Kabel

Jaringan telepon kabel meliputi:

Exchange/ switching
MDF
RK
IDF
TB
Pesawat Telepon

1 Exchange/ switching

Exchange/Switching atau sistem penyambungan dpt diartikan sebagai mekanisme penyambungan saluran input ke saluran output sehingga informasi (trafik telekomunikasi) dpt dialirkan dari pengirimke penerima.

Perangkat switching pd jaringan teleponberupa sentral (exchange) .

Pada jaringan komunikasi data, parangkat switching dapat berupa switch ataupun router .

2 MDF (Main Distribution Frame)

MDF (Main Distribution Frame) adalah sebuah tempat terminasi kabel yang menghubungkan kabel saluran pelanggan dari sentral telepon dan jaringan kable yang menuju ke terminal pelanggan.

Bila sebuah sentral telepon memiliki 1000 pelanggan, maka pada MDF-nya akan terdapat 1000 pasang kabel tembaga yang terpasang pada slot MDF-nya, dimana setiap pasang kabel tembaga ini akan mewakili satu nomor pelanggan.

Dan 1000 pasang kabel yeng terpasang di slot MDF ini akan di-cross coneect dengan 1000 pasang kable lain yang berasal dari saluran pelanggan yang menuju ke pesawat terminal pelanggan.

Jadi bila seorang pelanggan ingin agar nomor teleponnya diganti dengan nomor lain, maka proses perubahan nomor ini dapat dengan mudah dilakukan dengan merubah koneksi saluran pelanggan di MDF-nya.

MDF bisanya diletakan pada satu gedung yang sama dengan sentral teleponnya (berdekatand engansentral telepon).

MDF sebagai salah satu unit yang ada di PT. Telkom STO (Sentral Telepon Otomat) Johar mempunyai fungsi-fungsi khusus, yaitu :

Tempat penyambungan antara kabel primer dengan kabel dari sentral;Tempat pengetesan dalam melokalisir gangguan.
Tempat melakukan mutasi.
Tempat mengisolir pelanggan karena administrasi.
Memungkinkan pengukuran secara terpisah antara saluran ke sentral dan saluran ke arah pelanggan.

3 Rumah Kabel (RK) / Feeder Point / Cross Connect Point

Rumah Kabel (RK) / Feeder Point / Cross Connect Point adalah bagian yang terpenting dalam jaringan kabel telepon antara pesawat pelanggan dengan sentral yang terpasang di pinggir jalan, trotoar sehingga tidak mengganggu lalu lintas kendaraan.

Penempatan rumah kabel biasa dijumpai di pinggir jalan yang ketinggian rumah kabel tersebut 50 cm di atas permukaan tanah.

Rumah kabel adalah sebagai tempat untuk memecahkan sambungan menjadi ratusan pair pada kabel pelanggan.

Rumah kabel berasal dari kata rumah dan kabel adalah rumah yang memiliki bentuk berukuran kecil sebagai tempat pendistribusian kabel telepon atau kabel listrik.

Hasil gambar untuk rumah kabel rk telepon

gambar rumah kabel

4 Intermediate Distribution Frame (IDF)

gemilangsejati.com

Intermediate Distribution Frame (IDF) adalah merupakan panel / frame menengah atau lanjutan untuk pembagian jaringan instalasi menuju ke sub - sub area sesuai pembagian blok bangunan.

IDF berskala lebih kecil dari MDF, baik itu dari segi fisik panel maupun dari segi pelayanan distribusi, karena hanya meng-cover pembagian area atau blok tertentu sesuai dengan struktur bangunan itu sendiri.

Untuk PABX berskala kecil biasanya tidak disertai dengan IDF, melainkan langsung di cross-connect dari MDF ke sisi pelanggan.

5 Terminal Box (TB)

gemilangsejati.com

Terminal Box (TB) adalah frame / panel yang berfungsi sebagai penghubung antara kabel cabang dan kabel distribusi menggunakan terminal, baik yang menggunakan soldered maupun menggunakan terminal sisip.

Namun saat ini hampir semua terminal menggunakan sistem sisip. Terminal Box berukuran lebih kecil karena mencangkup untuk beberapa area saja.

Pertemuan 3

Selasa, 16 September 2019

Pembahasan Minggu ke-2

Transmisi
TDMA

Pertemuan 4

Selasa, 16 September 2019

Pembahasan Minggu ke-4

Transmisi
Lan
Konduktor

Tugas

Jelaskan Osilator disertai gambar dan fungsinya
Jelaskan Transistor disertai gambar dan fungsinya
Jelaskan Adaptor disertai gambar dan fungsinya
Jelaskan Charger disertai gambar dan fungsinya
Jelaskan Catu daya disertai gambar dan fungsinya
Jelaskan Powerbank disertai gambar dan fungsinya
Jelaskan Genset diesel disertai gambar dan fungsinya
Jelaskan Penguat ampli disertai gambar dan fungsinya
Jelaskan Modulator disertai gambar dan fungsinya
Jelaskan Demodulator disertai gambar dan fungsinya
Jelaskan Antena disertai gambar dan fungsinya
Jelaskan Jenis-jenis antena disertai gambar dan fungsinya
Jelaskan Tuner disertai gambar dan fungsinya
Jelaskan Radio AM disertai gambar dan fungsinya
Jelaskan Radio FM disertai gambar dan fungsinya
Jelaskan Radio SW disertai gambar dan fungsinya
Jelaskan Filter sinyal disertai gambar dan fungsinya
Jelaskan Switching disertai gambar dan fungsinya
Jelaskan Jalur-jalur Path disertai gambar dan fungsinya
Jelaskan Switching Transmisi disertai gambar dan fungsinya
Jelaskan Link jaringan disertai gambar dan fungsinya
Jelaskan Microphone disertai gambar dan fungsinya
Jelaskan Headset disertai gambar dan fungsinya
Jelaskan Equalizer disertai gambar dan fungsinya
Jelaskan Intelcom disertai gambar dan fungsinya
Jelaskan HT disertai gambar dan fungsinya
Jelaskan Satelit disertai gambar dan fungsinya
Jelaskan Mixer disertai gambar dan fungsinya

1 Penjelaskan Osilator disertai gambar dan fungsinya

Osilator adalah suatu rangkaian yang menghasilkan keluaran yang amplitudonya berubah-ubah secara periodik dengan waktu. Keluarannya bisa berupa gelombang sinusoida, gelombang persegi, gelombang pulsa, gelombang segitiga atau gelombang gigi gergaji.

Osilator digunakan untuk penguat sinyal dengan umpan balik positif dimana rangkaian resonansi sebagai penentu frekuensi osilator. Osilator berbeda dengan penguat, karena penguat memerlukan syarat untuk menghasilkan syarat keluaran, dalam osilator tidak ada syarat masukan melainkan ada syarat keluaran saja

2 Penjelaskan Transistor disertai gambar dan fungsinya

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.

Fungsi:
Transistor sebagai saklar
sebagai penguat,
sebagai gerbang logika
sebagai osilator

3 Penjelaskan Adaptor disertai gambar dan fungsinya

Adaptor adalah sebuah rangkaian yang berguna untuk mengubah tegangan AC yang tinggi menjadi DC yang rendah.[1] Adaptor merupakan sebuah alternatif pengganti dari tegangan DC (seperti ;baterai,Aki)

4 Penjelaskan Charger disertai gambar dan fungsinya

Sebuah charger merupakan sebuah alat atau unit yang berfungsi untuk mengisi atau menyimpan listrik DC ke dalam media penyimpan berupa kapasitor, aki atau batere. Dalam hal charger, arus yang bekerja pada charger dapat saja berubah secara dinamik sesuai dengan perubahan isi aki atau batere.

Charger - aksesoris elektronik yang umumnya bersifat sebagai converter AC ke DC yang tegangan outputnya relatif kecil. Charger banyak digunakan di banyak piranti seperti handphone, camera dan di banyak paralatan elektronik lainnya. Charger menggunakan tegangan yang konstan atau tetap dan frekuensinya statis berfungsi untuk memberi muatan baterai/accu.

5 Penjelaskan Catu daya disertai gambar dan fungsinya

Power Supply
Semakin penuh isi dari sebuah aki, maka dengan sendirinya arus yang mengalir kedalam aki akan menurun dengan
sendirinya hingga terjadi keseimbangan. Aki yang diisi inilah yang nantinya akan difungsikan sebagai power supply.
PENGERTIAN POWER SUPPLY
Power supply berfungsi untuk mengalirkan arus ke dalam peralatan agar bekerja secara optimal. Berbeda dengan
charger, arus yang mengalir dalam sebuah power supply cenderung stabil dan besarnya telah disesuaikan dengan
konsumsi daya peralatan yang disupply.
Agar supply listrik ke dalam peralatan dapat stabil, maka ditambahkan sebuah regulator atau kapasitor besar pada akhir
rangkaian sebagai sebuah buffer sehingga supply listrik tidak tekor atau drop, tetapi terus berkesinambungan.
Untuk mengetahui secara jelas perbedaannya, sebuah percobaan dapat dilakukan dengan cara menggunakan sebuah
charger 12 volt dan sebuah aki 12 volt dalam menggerakan motor mainan. Torsi yang diberikan oleh aki cenderung lebih
stabil dan rata dibandingkan dengan charger yang menimbulkan bunyi yang lebih berisik dan kasar.
Dengan menambahkan beberapa buah kapasitor ke dalam charger pada bagian output secara paralel, ternyata hasil yang
diperoleh mirip dengan hasil menggunakan aki. Hal ini karena sebuah power supply dibuat dengan tujuan agar menyamai
sifat dari sebuah aki Aki dalam hal ini diibaratkan sebuah kapasitor besar yang terus menerus menyalurkan listrik

6 Penjelaskan Powerbank disertai gambar dan fungsinya

sebuah perangkat yang digunakan untuk memasukkan energi listrik ke dalam baterai yang bisa diisi ulang tanpa harus menghubungkan peranti tersebut pada outlet listrik. Pengisi baterai ini tergolong portabel karena berbeda dengan pengisi baterai yang harus dihubungkan pada outlet listrik. Bank daya memiliki daya tampung energi listrik sehingga ketika daya tersebut telah habis terpakai, energi listrik harus kembali diisi kembali dengan cara menghubungkan kabel dengan outlet listrik. Bank daya ini tidak hanya bisa untuk mengisi ulang baterai ponsel, tetapi juga dapat mengisi ulang baterai pada perangkat lain seperti iPod, iPad, tablet, dan perangkat lainnya.

7 Penjelaskan Genset diesel disertai gambar dan fungsinya

Genset / Generator Diesel adalah sebuah pesawat yang merubah energi mekanik menjadi energi listrik

fungsi Genset / Generator Diesel adalah untuk mensuplai arus pada sistem kelistrikan

8 Penjelaskan Penguat (Amplifier) disertai gambar dan fungsinya

Penguat (bahasa Inggris: Amplifier) adalah rangkaian komponen elektronika yang dipakai untuk menguatkan daya (atau tenaga secara umum). Dalam bidang audio, amplifier akan menguatkan signal suara berbentuk analog dari sumber suara yaitu memperkuat signal/gain arus (I) dan tegangan (V) listrik berbentuk sinyal AC dari inputnya menjadi arus listrik AC dan tegangan yang lebih besar, juga dayanya akan menjadi lebih besar di bagian outputnya. Besarnya penguatan ini sering dikenal dengan istilah gain. Nilai dari gain yang dinyatakan sebagai fungsi penguat frekuensi audio, gain power amplifier antara 20 kali sampai 100 kali dari signal input.

9 Penjelaskan Modulator disertai gambar dan fungsinya

Pengertian modulator adalah proses menumpangkan data pada gelombang pembawa (carrier signal) supaya sampai pada perangkat receiver dengan perantara media tertentu. Media perantara ini dapat berupa kabel, kabel telepon, atau melalui sistem nirkabel.

Fungsi modulator adalah melakukan segala proses modulasi data pada sinyal pembawa sehingga data tersebut dapat ‘ditumpangkan’ pada frekuensi tertentu dan disalurkan melalui kabel atau perangkat lain yang tidak menggunakan kabel, yang akhirnya akan sampai pada perangkat akhir untuk mengolah kembali data tersebut pada proses selanjutnya.

10 Penjelaskan Demodulator disertai gambar dan fungsinya

Pengertian demodulator adalah proses pembacaan kembali data yang diterima dari pengirim melalui sinyal pembawa (carrier signal). Dalam proses ini terjadi pemisahan antara data dengan frekuensi pembawa yang akhirnya data tersebut diolah pada tahap selanjutnya.

Fungsi demodulator adalah membaca sinyal frekuensi yang diterima dari pengirim. Juga berfungsi mengubah kembali sinyal analog menjadi data digital yang selanjutnya akan diproses oleh perangkat komputer atau proses selanjutnya. Fungsi ini merupakan kebalikan dari modulasi, dimana proses demodulasi terjadi untuk memastikan tidak ada data yang hilang pada saat pengiriman sehingga data tersebut tetap aman dan dapat diproses dengan akurat.

11 Penjelaskan Antena disertai gambar dan fungsinya

Antena (radio), komponen yang dirancang untuk mengirim dan menerima gelombang elektromagnetik

Fungsinya adalah untuk mengubah sinyal listrik menjadi sinyal elektromagnetik, lalu meradiasikannya. Dan sebaliknya, antena juga dapat berfungsi untuk menerima sinyal elektromagnetik dan mengubahnya menjadi sinyal listrik. Sehingga sinyal radio yang dipancarkan oleh stasiun radio dapat ditangkap oleh radio

12 Penjelaskan Jenis-jenis antena disertai gambar dan fungsinya

1. ANTENA GRID

antena ini merupakan salah satu antena wifi yang populer,sudut pola pancaran antena ini lebih fokus pada titik tertentu sesuai pemasangannya.Fungsinya adalah dimana antenna ini adalah menerima dan mengirim signal data dengan sisitem gelombang radio 2,4 Mhz.Dimana data tersebut bisa dalam bentuk intranet atau internet. Antena grid ada 2 macam dengan frekunsi yang berbeda yaitu 5,8 Ghz dan 2,4 Ghz. Perbedaan terdapat pada pole nya.

2. ANTENA SECTORAL

antena sectoral hampir mirip dengan antena omnidirectoral,yang juga di gunakan untuk access point to serve a point-to-multi-point (P2MP) links.dapat menampung hingga 5 client.beberapa antena sectoral di buat tegak lurus dan ada juga yang horizontal. Sudut pancaran antena ini adalah 45-180 derajat dan tingkat ketinggian pemasangannya harus diperhatikan agar tidak terdapat kerugian dalam penangkapan sinyal.

3. ANTENA FLAT

fungsinya sama seperti antena grid yaitu memfokuskan ke satu titik.antena ini hanya di gunakan untuk jarak yang dekat dan tidak untuk jarak yang jauh,karena frequency nya kecil.

4. ANTENA ROCKET

Fungsi nya point-to-point memiliki jangkauan sinyal yang jauh,produk wireless ubiquiti.menggunakan radio rocket M5,cara settinganya menggunakan browser. Antena Rocket 30 dBi 5,8 Ghz

5. ANTENA OMNIDIRECTIONAL

antena omnidirectoral yaitu jenis antena yang memiliki pola pemancaran sinyal ke segala arah dengan daya sama,untuk menghasilkan cakupan area yang luas, antena dengan daya sistem yang memancar secara seragam dalam satu pesawat dengan bentuk pola arahan dalam bidang tegak lurus. Antena ini akan melayani atau hanya memberi pancaran sinyal pada sekelilingnya atau 360 derajat.

6. ANTENA OMNI SLOTTED MAVEGUIDE

antena omni slotted maveguide ini merupakan salah satu antena omnidirectoral untuk memancarkan sinyal wireless LAN 2,4 Ghz,dengan polarisasi horizontal.memiliki kemampuan yang sangat bagus dan mampu meningkatkan jangkauan yang lebih jauh.

7. ANTENA PARABOLIK

Antena Parabolik (Solid Disc) : memiliki fungsi dan frekuansi yang sama dengan antena grid, tetapi antena ini memiliki jangkauan lebih jauh dan lebih fokus dibandingkan antena Grid. Antena Solid Disc biasanya digunakan untuk aplikasi point to point jarak jauh.

8. ANTENA WAJAN BOLIK

Jenis antenna ini sering digunakan di sisi client pada jaringan RT/RW-net, jaringan ini sudah di legalkan oleh pemerintah pada tahun 2005, untuk akses jaringan ini kita memerlukan perangkat keras berupa Akses point, WLAN, dan juga USB wi-fi yang bekerja pada frekwensi 2,4 Ghz. Antena wajan bolik dapat digunakan untuk memperkuat sinyal Hotspot (seperti Mall, Kampus, Kafe, Pusat kota atau tempat yang menyediakan “FREE HOTSPOT/HOTSPOT AREA”) dengan jangkauan Hotspot s/d 1 km ( tanpa halangan seperti gedung tingkat atau kondisi geografis).

9. ANTENA YAGI

Reflektor adalah bagian belakang antenna yang berfungsi sebagai pemantul sinyal,dengan panjang fisik lebih panjang daripada driven.Director adalah bagian pengarah antena, ukurannya sedikit lebih pendek daripada driven. Yagi adalah antena yang paling umum digunakan dalam aplikasi yang beroperasi di atas 10 MHz.

13 Penjelaskan Tuner disertai gambar dan fungsinya

Tuner adalah komponen untuk Radio Tuner Receiver, fungsinya untuk mencari freqwency antara 87.5-108 Mhz.

14 Penjelaskan Radio AM disertai gambar dan fungsinya

Radio AM adalah radio yang menggunakan sinyal AM (amplitude modulation), sinyal ini

Sinyal AM merupakan salah satu bentuk modulasi dimana sinyal informasi digabungkan dengan sinyal pembawa (carrier) berdasarkan perubahan amplitudony

Rentang frekuensi AM adalah 500 Hz – 1600 KHz dan panjang gelombang atau amplitudo AM adalah 1600 KHz – 30000 KHz.

15 Penjelaskan Radio FM disertai gambar dan fungsinya

Sinyal FM merupakan suatu bentuk modulasi dimana frekuensi sinyal pembawa divariasikan secara proposional berdasarkan amplitudo sinyal informasi. Amplitudo sinyal pembawa tetap konstan.

16 Penjelaskan Radio SW disertai gambar dan fungsinya

Shortwave radio
Gelombang Pendek merupakan bagian dari frekuensi tinggi dalam Spektrum Radio, yaitu di antara 3,000–30,000 kHz.[1] Dinamai begitu karena memiliki panjang gelombang yang relatif pendek dibanding frekuensi rendah atau menengah yang digunakan terlebih dahulu dalam komunikasi radio.

Awalnya dianggap tak berguna, kini radio gelombang pendek memiliki banyak aplikasi di mana sifat gelombang radio di atmosfer bumi mampu menopang komunikasi jarak jauh. Dapat menyiarkan suara dan musik, komunikasi jarak jauh untuk kapal laut dan pesawat terbang, hingga daerah terpencil di luar jangkauan kabel atau frekuensi radio lainnya. Penggunaan radio amatir cukup populer di frekuensi ini untuk tujuan hiburan dan hobi.

17 Penjelaskan Filter sinyal disertai gambar dan fungsinya

filter digunakan untuk memisahkan bagian-bagian yang tidak diinginkan dari suatu sinyal, seperti noise, dengan cara meredam atau melewatkan frekuensi tertentu, sehingga diperoleh sinyal yang kita inginkan. Filter merupakan suatu sistem yang mempunyai fungsi transfer tertentu untuk meloloskan sinyal masukan pada frekuensi-frekuensi tertentu dan menyaring / memblokir / melemahkan sinyal masukan pada frekuensi-frekuensi yang lain.

18 Penjelaskan Switching disertai gambar dan fungsinya

19 Penjelaskan Jalur-jalur Path disertai gambar dan fungsinya

20 Penjelaskan Switching Transmisi disertai gambar dan fungsinya

Switching Secara umum dalam telekomunikasi adalah melakukan suatu proses hubungan antara dua pelanggan telepon, sehingga keduanya dapat berbicara satu sama lain. Menurut ITU-T Switching adalah : {Membangun hubungan atas permintaan secara individu dari pelanggan tertentu yang memanggil kepada pelanggan yang dipanggil/tujuan tertentu melalui seperangkat inlet-inlet dan outlet-outlet, selama hubungan tersebut dibutuhkan untuk menyalurkan informasi atau tukar menukar informasi oleh kedua belah pihak}
8. Sistem Switching Fungsi utama dari sistem switching adalah untuk interkoneksi dan merutekan trafik melalui jaringan. Tanpa switch, tiap pelanggan memerlukan saluran langsung terpisah ke masing-masing pelanggan lainnya. Sistem Switching dapat dibagi 2 macam, yaitu A. Sistem Switching tidak terpusat. B. Sistem Switching terpusat (centralized).

21 Penjelaskan Link jaringan disertai gambar dan fungsinya

22 Penjelaskan Microphone disertai gambar dan fungsinya

Mikrofon (bahasa Inggris: microphone) adalah suatu jenis transduser yang mengubah energi-energi akustik (gelombang suara) menjadi sinyal listrik.

Mikrofon dipakai pada banyak alat seperti telepon, alat perekam, alat bantu dengar, dan pengudaraan radio serta televisi.

23 Penjelaskan Headset disertai gambar dan fungsinya

Headset atau pelantang telinga adalah perangkat elektronik gabungan antara headphone dan mikrofon. Alat ini biasanya digunakan untuk mendengarkan suara dan sekaligus berbicara dengan perangkat komunikasi atau komputer, misalnya untuk VoIP.

24 Penjelaskan Equalizer disertai gambar dan fungsinya

Equalizer (dalam bahasa tehnik sound system disingkat EQ) adalah peralatan audio system yang bertugas untuk meningkatkan dan atau mengurangi tone frekuensi pada range yang kita perlukan dan juga apabila ingin suatu band kita pangkas. Penyetingan yang benar akan membantu untuk menaikkan kualitas suara yang dihasilkan sound sistem yang dalam hal ini menyamai (equal) suara aslinya. EQ sangat berguna bagi soundman saat mereka mensetup sound system. Tak hanya mengupas tentang cara setting EQ, di situs ini dapat anda lihat beragam Equalizer sound system dengan m

25 Penjelaskan Intelcom disertai gambar dan fungsinya

26 Penjelaskan HT disertai gambar dan fungsinya

Walkie talkie adalah sebuah alat komunikasi genggam yang dapat mengkomunikasikan dua orang atau lebih dengan menggunakan gelombang radio. Kebanyakan walkie talkie digunakan untuk melakukan kedua fungsinya yaitu berbicara ataupun mendengar.

27 Penjelaskan Satelit disertai gambar dan fungsinya

Satelit adalah benda yang mengorbit benda lain dengan periode revolusi dan rotasi tertentu. Ada dua jenis satelit yakni satelit alami dan satelit buatan

PENGERTIAN adalah satelit buatan yang dipasang di angkasa dengan tujuan telekomunikasi menggunakan radio pada frekuensi gelombang mikro.Digunakan untuk komunikasi jarak jauh terutama pada daerah daerah yang cakupannya luas dan belum ada jaringan telepon. Contoh : mesin ATM, dan Siaran Televisi

digunakan untuk mengamati cuaca, pengamatan bumi, navigasi, telekomunikasi astronomi dll

Suatu Satelit memiliki sejumlah subsistem pendukung. Dan dua subsistem utama suatu satelit adalah : Payload dan Platform ( bus ).

1 Payload adalah semua perangkat yang terpasang di satelit agar satelit bekerja sesuai fungsinya. Yang termasuk subsistem payload adalah : antena, kamera, repeater, radar, dll. Payload suatu satelit berbeda dengan satelit lainnya tergantung keperluannya. Sebagai contoh : payload untuk satelit pengamatan cuaca terdiri dari kamera-kamera yang dipergunakan untuk mengambil gambar formasi awan. Sedangkan payload suatu satelit komunikasi terdiri dari antena penerima sinyal dari suatu pemancar dibumi untuk kemudian diperkuat oleh regenerative repeater dan disebar di suatu wilayah yang diinginkan di bumi.
2 Platform adalah bagian dari satelit yang membawa payload beserta perangkat lainnya ke angkasa. Platform mewadahi bagian-bagian satelit dan menyediakan daya listrik, komputer serta sistem propulsi . Platform juga berisi perangkat telemetri dan kontrol sehingga dapat dikendalikan secara remote dari bumi.

28 Penjelaskan Mixer disertai gambar dan fungsinya

Audio Mixer adalah suatu peralatan audio yang dipergunakan sebagai alat untuk mencampur berbagai sumber suara, mengolah suara, mengatur, mengontrol input dan memperkuat sinyal suara menjadi suatu hasil keluaran suara yang diinginkan.

mixer berfungsi sebagai pencampur suara, sebuah mixing console, apakah itu analog maupun digital, atau juga disebut soundboard / mixing desk (papan suara) adalah sebuah peralatan elektronik yang berfungsi memadukan (lebih populer dengan istilah "mixing"), pengaturan jalur (routing) dan mengubah level, serta harmonisasi dinamis dari sinyal audio. Sinyal - sinyal yang telah diubah dan diatur kemudian dikuatkan oleh penguat akhir atau power amplifier.

Audio mixer secara luas digunakan dalam berbagai keperluan, termasuk studio rekaman, sistem panggilan publik (public address), sistem penguatan bunyi, dunia penyiaran baik radio maupun televisi, dan juga pasca produksi pembuatan film

Sumber

https://id.wikipedia.org/wiki/Walkie_talkie
https://id.wikipedia.org/wiki/Adaptor
https://www.wikikomponen.com/perbedaan-charger-dengan-adaptor-power-supply/
https://nafik-samrul.blogspot.com/2018/02/macam-macam-antena-beserta-fungsinya.html
https://pelangimahasiswa.wordpress.com/2010/11/14/filter-sinyal/
https://id.wikipedia.org/wiki/Audio_Mixer
http://peralatan-sound-systems.blogspot.com/2016/08/maksud-cara-kerja-equalizer.html
https://id.wikipedia.org/wiki/Mikrofon
http://sukasukapaktri.blogspot.com/2015/01/perbedaan-antara-charger-dan-adaptor.html

Pertemuan 5

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 6

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 7

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 8

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 9

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 10

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 11

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 12

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 13

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Pertemuan 14

Selasa, 16 September 2019

Pembahasan Minggu ke-11

Sumber

wikipedia.org
sharetelekomunikasi.blogspot.com
www.academia.edu/34279130/TEE_843_Sistem_Telekomunikasi
rizkyawanjoeana.blogspot.com
kei-kai.blogspot.com/
brainly.co.id
pabxbasic.blogspot.com
gemilangsejati.com
Gambar :
- slideplayer.info/slide/2287108/
- google gambar
- wikipedia.org
- rifqifakhri.blogspot.com
-sharetelekomunikasi.blogspot.com
- softwaresmsgatewaytercanggih.blogspot.com
